Easy-Laser® XT660 - Şaft Hizalama
Nokta Lazer ile Daha Fazla Olasılık
Easy-Laser® XT660 yatay ve dikey döner makinelerin hizalanması için gelişmiş bir ölçüm sistemidir. XT660 ile aşağıdakileri gerçekleştirebilirsiniz:
- Makineyi hizalayın
- Taban bükülmesini kontrol edin
- Yatak boşluğunu kontrol edin
- Topal ayağı kontrol edin
- Sonuçları belgeleyin ve paylaşın
XT660 Ölçüm Birimleri Nokta Lazer Teknolojisini Kullanır
Bu, çizgi lazer kullanan sistemlere göre daha büyük makineleri ve daha uzun mesafeleri ölçmeyi mümkün kılar. Ayrıca kaplinde boşluk olduğunda daha yüksek doğruluk sağlar. Bunların yanı sıra nokta lazer, bir makineyi kurarken temelin burkulmasını ve yatak boşluğu gibi daha fazla şeyi kontrol etmenize olanak sağlar.
XT660 ile 'continuous sweep' ve 'multipoint' gibi bir çok farklı ölçüm yöntemi seçeneğine sahipsiniz. Bu size mükemmel ölçüm sonucunu elde etmek için ihtiyaç duyduğunuz esnekliği ve seçim şansını sağlar.
Easy-Laser XT ölçüm birimleri ve ekran ünitesi darbeye dayanıklıdır ve IP66, IP67 sertifikası sayesinde su ve toz geçirmez. Uzun çalışma sürelerinin yanı sıra, en zorlu işleri bile üstlenip bitirmenizi garanti eder.
Kullanıcı Dostu
Easy-Laser XT11 ekran birimiyle ya da ücretsiz XT Alignment uygulamasını iOS/Android cihazınıza yükleyerek kullanabilirsiniz. Sezgisel kullanıcı arayüzü, ölçüm sürecinde size rehberlik eder.
Eşsiz Dokümantasyon Olanakları
XT11 ekran biriminde 13 MP kamera bulunur. Ayrıca, ekran birimine yerleşik bir IR kamera da ekleyebilirsiniz.** Bu, hizalamadan önce ve sonra makinenin termal bir görüntüsünü rapora ekleyebileceğiniz anlamına gelir. Tüm ölçüm verilerini, makine görüntülerini içeren bir PDF raporunu kolayca oluşturabilir ve paylaşabilirsiniz.
** IR Kamera isteğe bağlıdır
Özellikler
Yatay Makineler
Dikey Bağlantılı Makineler
Dikey Bağlantılı Makineler
Kullanıcı arayüzü sezgiseldir, ölçüm ve ayar süresince size rehberlik eder. Animasyonları sayesinde her adımda sizin için en önemli olan kısımları gösterir. Bir makinenin ölçümlerini "Bulunan Değer" ve "Kalan Değer" olarak aynı dosyaya kaydedebilirsiniz.
Dikey Bağlantılı Makineler
Dikey Bağlantılı Makineler
Dikey Bağlantılı Makineler
Dikey bağlantılı makinelerin ölçümü ve hizalanması içindir.
Makine Treni (3 Makine)
Dikey Bağlantılı Makineler
Kardan Kaplinli Makineler için Hizalama Programı
3 adet makine ile kendi makine treninizi oluşturabilirsiniz. Referans makineyi manuel olarak seçebilir veya ayar yapma ihtiyacınızı en aza indirecek birini programın seçmesine izin verebilirsiniz.
Kardan Kaplinli Makineler için Hizalama Programı
Kardan Kaplinli Makineler için Hizalama Programı
Kardan Kaplinli Makineler için Hizalama Programı
Kardan kaplinli makinelerin hizalanması içindir.(Kardan Braket Kiti gerektirir.)
Topal Ayak Kontrolü
Kardan Kaplinli Makineler için Hizalama Programı
Topal Ayak Kontrolü
Hizalama çalışması topal ayak kontrolü ile başlar. Topal ayak kontrolü, hangi ayakların ayarlanması gerektiğini belirterek makinenin tüm ayakları üzerinde eşit bir şekilde durmasını sağlar. Bu, güvenilir bir hizalama sağlamanın önemli bir parçasıdır. Topal ayak kontrolünü tamamlandıktan sonra doğrudan hizalama programına geçebilirsiniz.
Burkulma Ölçümü
Kardan Kaplinli Makineler için Hizalama Programı
Topal Ayak Kontrolü
Makine temeli, makine tablaları vb. için düzlemsellik/burkulma ölçebileceğiniz bir programdır.
Values (Dijital Kadran Göstergesi)
Values (Dijital Kadran Göstergesi)
Values (Dijital Kadran Göstergesi)
Values programı, lazer hedeflerin dijital karşılığına sahiptir. Ve kaydedilen değerler için bir liste görünümü vardır. İbreli göstergelerde olduğu gibi ölçüm yapmak ve yatak boşluğunu kontrol etmek için kullanabilirsiniz.
Kasnak Hizalama
Values (Dijital Kadran Göstergesi)
Values (Dijital Kadran Göstergesi)
Sistemi kullanarak kasnakları dijital hassasiyetle hizalayabilirsiniz. Kasnakların dikey ve yatay eksenlerde hem açı hem de eksenel yer değiştirme değerleri gerçek zamanlı olarak görüntülenir. Canlı ayar yapıldıktan sonra sonucu raporlayabilirsiniz.
(XT190 gerektirir.)
Titreşim Analizi
Values (Dijital Kadran Göstergesi)
Titreşim Analizi
Titreşim Seviyesi, balanssızlık, hizasızlık ve gevşekliği teşhis edebilirsiniz.
(XT280 gerektirir.)
Ölçüm Yöntemleri
9 - 12 - 3
Multi Point
9 - 12 - 3
Ölçüm noktaları, saat 9, 12 ve 3 yönünde sabit noktalarda kaydedilir. Yaygın olarak kullanılan klasik üç nokta yöntemidir.
EasyTurn ™
Multi Point
9 - 12 - 3
EasyTurn ™ tekniği ile dilediğiğiniz yerden ölçüme başlayabilirsiniz. Ölçüm değerlerini kaydetmek için mili her ölçüm noktası arasında en az 20° olacak şekilde herhangi üç konuma döndürebilirsiniz.
Multi Point
Multi Point
Continuous Sweep
Multi Point tekniği temelde EasyTurn ™ ile aynıdır, ancak 3 nokta yerine, mil üzerinde dilediğiniz kadar noktayı kaydedebilirsiniz. Bu sayede optimum veriler ile maksimum kalitede ölçüm elde edebilirsiniz. Türbin ve kaymalı yatak uygulamaları için çok uygundur.
Continuous Sweep
Uncloupled Sweep
Continuous Sweep
Dilediğiniz noktadan ölçüme başlayabilirsiniz, şaft sürekli olarak dönerken ölçüm değerleriniz otomatik olarak kaydedilir. Yüzlerce ölçüm verisi toplanır. Ölçümün kalite kontrolünü grafiklerden detaylı inceleyebilirsiniz.
Uncloupled Sweep
Uncloupled Sweep
Uncloupled Sweep
Kaplinin bağlı olmadığı sistemlerde bir mili sabit tutup, diğer mili döndürerek ölçümü tamamlayabilirsiniz. Ölçüme dilediğiniz noktadan başlayıp, yeterli ölçüm noktası kaydedilene kadar farklı noktalarda ölçümü tekrarlayıp, dilediğiniz noktada durabilirsiniz.
Sistem Parçaları
Ekran Ünitesi XT11
Sağlamlığı, kauçuk kaplı tasarımı, IP66 ve IP67 sertifikası sayesinde toza, suya ve darbeye dayanıklıdır. Standart olarak 13 MP kamera yerleşiktir* ve ayrıca bir IR kamera da ekleyebilirsiniz.
Eldiven Özellikli Dokunmatik Ekran
Büyük (8") ve eldivenle kullanılabilen dokunmatik ekran, uygulamanın kullanımını kolaylaştırır. Küçük OLED ekran, hem ölçüm ünitelerinin hem de ekran ünitesinin pil durumunu gösterir. Pil durumunu ünite kapalıyken de kontrol edebilirsiniz. Akıllı kilit ekranı düğmesi, ekran kullanılmıyorken ve hareket ederken istenmeyen tıklamaları önler.
* Güvenlik nedenlerinin gerektirmesi durumunda kamera çıkarılabilir.
Özellikleri
- Sağlam, kauçuk kaplı tasarım, IP66 / 67 sertifika.
- Geniş 8", eldivenle kullanılabilen dokunmatik ekran.
- Ekran kilidi düğmesi.
- Pil durumunu gösteren OLED ekran.
- Termal görüntüler için IR Kamera (isteğe bağlı).
- 16 saat çalışma süresi
Ölçü birimleri XT60-M / XT60-S
Sert ve sağlam
XT60 ölçüm üniteleri nokta tipi lazer ve 1 eksenli kare PSD yüzeyler kullanır. Son teknoloji ürünü OLED ekran, ünitenin açısını göstererek onu şaft üzerine yerleştirmeyi kolaylaştırır.
Çapraz olarak yerleştirilmiş sabitleme vidaları, üniteyi çubuklar üzerinde sabitler. Maksimum stabilite için sert alüminyum gövdesi vardır. IP66 ve IP67 sertifika sayesinde toza, suya ve darbeye dayanıklıdır. Çok uzun çalışma süreleri için ağır hizmet tipi pile sahiptir. Kablosuz teknolojisi yerleşiktir.
Özellikleri
- Yerleşik kablosuz teknoloji.
- Entegre şarj edilebilir pil.
- En yüksek doğruluk için sınırsız çözünürlüğe sahip TruePSD teknolojisi.
- Çift lazer ışınları ve PSD'ler.
- Sağlam alüminyum gövde ve IP66 / 67 tasarımı.
- Ünitenin açısını gösteren OLED ekran.
- Kaydırılabilir hedef
- 24 saat çalışma süresi

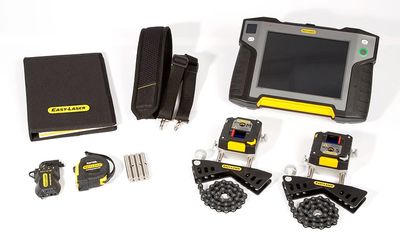

Tüm XT660 şaft sistemleri şunları içerir:
1 Ölçü birimi XT60-M
1 Ölçü birimi XT60-S
2 Zincir ve çubuklu şaft braketleri 120 mm [4,72 "]
4 Çubuk 60 mm [2,36 "]
2 Uzatma zinciri 900 mm [35,4 "]
1 Metre 3 m [9,8 ']
1 Altıgen anahtar seti
1 Şarj Cihazı (100–240 V AC)
1 DC ayrık kablo
1 Şarj için DC - USB adaptörü
1 Hızlı referans kılavuzu
1 Optik temizlik bezi
1 USB bellek
1 Dokümantasyon klasörü
1 Taşıma çantası
XT660, ekran tercih etmeniz durumunda ek olarak şunları içerir:
1 Ekran ünitesi XT11
1 Ekran ünitesi için omuz askısı
