Easy-Laser® XT550 - Ex / ATEX Şaft Hizalama

Potansiyel Patlayıcı Alanlarda Şaft Hizalama

Easy-Laser® XT550 sistemi, tehlikeli potansiyel patlayıcı alanlar için geliştirilmiştir ve XT Alignment uygulamamız aracılığıyla kolayca kullanılır. Yatay ve dikey döner makinelerin hizalanması için gelişmiş bir ölçüm sistemidir.​ XT550 ile aşağıdakileri gerçekleştirebilirsiniz:


  • Makineyi hizalayın
  • Taban bükülmesini kontrol edin
  • Yatak boşluğunu kontrol edin
  • Topal ayağı kontrol edin
  • Sonuçları belgeleyin ve paylaşın

XT550 Sistemi, XT660'ın Tüm Özelliklerine Sahiptir. Ek Olarak Tehlikeli Alanlarda Kullanılabilir

Sistem, Easy-Laser’in nokta lazer teknolojisini kullanır. Büyük makineleri ve uzun mesafeleri ölçmenize olanak tanır. Ölçüm birimleri, en son ATEX direktifine* göre onaylanmıştır ve IP66 / IP67 su ve toz geçirmezlik sertifikasına sahiptir.


* XT50 ölçüm birimleri ATEX onaylıdır, bu da potansiyel olarak patlayıcı ortamlarda kullanılması amaçlanan ürünlerin tasarımıyla ilgili Temel Sağlık ve Güvenlik Gerekliliklerine uygun oldukları anlamına gelir.

Kendi Görüntü Biriminizi Seçin

Sistem XT550 sistemini kullanabileceğiniz üç seçenek vardır:


-ATEX onaylı Ecom Tab-Ex® ekran ünitesiyle

(Ecom Tab-Ex®, Ex/ATEX onaylıdır. Patlayıcı ortamlarda kullanılabilir.)


-XT11 ekran ünitesiyle

(XT11, Ex / ATEX onaylı değildir. Patlayıcı ortamlarda kullanılamaz.)


-IOS/Android tabanlı cihazınızda XT Alignment uygulamasıyla

(Kullandığınız IOS/Android tabanlı mobil cihaz, potansiyel patlayıcı ortamlar için onaylanmış olmalıdır. Bu alanlara girmeden önce daima onay etiketlerini kontrol edin.)

Özellikler

Yatay Makineler

Dikey Bağlantılı Makineler

Dikey Bağlantılı Makineler

Kullanıcı arayüzü sezgiseldir, ölçüm ve ayar süresince size rehberlik eder. Animasyonları sayesinde her adımda sizin için en önemli olan kısımları gösterir. Bir makinenin ölçümlerini "Bulunan Değer" ve "Kalan Değer" olarak aynı dosyaya kaydedebilirsiniz.

Dikey Bağlantılı Makineler

Dikey Bağlantılı Makineler

Dikey Bağlantılı Makineler

Dikey bağlantılı makinelerin ölçümü ve hizalanması içindir.

Makine Treni

Dikey Bağlantılı Makineler

Kardan Kaplinli Makineler için Hizalama Programı

Teorik olarak istediğiniz kadar makine ile kendi makine treninizi oluşturabilirsiniz. Referans makineyi manuel olarak seçebilir veya ayar yapma ihtiyacınızı en aza indirecek birini programın seçmesine izin verebilirsiniz.

Kardan Kaplinli Makineler için Hizalama Programı

Kardan Kaplinli Makineler için Hizalama Programı

Kardan Kaplinli Makineler için Hizalama Programı

Kardan kaplinli makinelerin hizalanması içindir.(Kardan Braket Kiti gerektirir.)

Topal Ayak Kontrolü

Kardan Kaplinli Makineler için Hizalama Programı

Topal Ayak Kontrolü

Hizalama çalışması topal ayak kontrolü ile başlar. Topal ayak kontrolü, hangi ayakların ayarlanması gerektiğini belirterek makinenin tüm ayakları üzerinde eşit bir şekilde durmasını sağlar. Bu, güvenilir bir hizalama sağlamanın önemli bir parçasıdır. Topal ayak kontrolünü tamamlandıktan sonra doğrudan hizalama programına geçebilirsiniz.

Burkulma Ölçümü

Kardan Kaplinli Makineler için Hizalama Programı

Topal Ayak Kontrolü

Makine temeli, makine tablaları vb. için düzlemsellik/burkulma ölçebileceğiniz bir programdır.

Values (Dijital Kadran Göstergesi)

Values (Dijital Kadran Göstergesi)

Values (Dijital Kadran Göstergesi)

Values programı, lazer hedeflerin dijital karşılığına sahiptir. Ve kaydedilen değerler için bir liste görünümü vardır. İbreli göstergelerde olduğu gibi ölçüm yapmak ve yatak boşluğunu kontrol etmek için kullanabilirsiniz.

Ölçüm Yöntemleri

9 - 12 - 3

Multi Point

9 - 12 - 3

Ölçüm noktaları, saat 9, 12 ve 3'teki sabit noktalarda kaydedilir. Yaygın olarak kullanılan klasik üç nokta yöntemidir.

EasyTurn ™

Multi Point

9 - 12 - 3

EasyTurn ™ tekniği ile dilediğiğiniz yerden ölçüme başlayabilirsiniz. Ölçüm değerlerini kaydetmek için mili her ölçüm noktası arasında en az 20° olacak şekilde herhangi üç konuma döndürebilirsiniz.

Multi Point

Multi Point

Continuous Sweep

Multi Point tekniği temelde EasyTurn ™ ile aynıdır, ancak 3 nokta yerine, mil üzerinde dilediğiniz kadar noktayı kaydedebilirsiniz. Bu sayede optimum veriler ile maksimum kalitede ölçüm elde edebilirsiniz. Türbin ve kaymalı yatak uygulamaları için çok uygundur.

Continuous Sweep

Uncloupled Sweep

Continuous Sweep

Dilediğiniz noktadan ölçüme başlayabilirsiniz, şaft sürekli olarak dönerken ölçüm değerleriniz otomatik olarak kaydedilir. Yüzlerce ölçüm verisi toplanır. Ölçümün kalite kontrolünü grafiklerden detaylı inceleyebilirsiniz.

Uncloupled Sweep

Uncloupled Sweep

Uncloupled Sweep

Kaplinin bağlı olmadığı sistemlerde bir mili sabit tutup, diğer mili döndürerek ölçümü tamamlayabilirsiniz. Ölçüme dilediğiniz noktadan başlayıp, yeterli ölçüm noktası kaydedilene kadar farklı noktalarda ölçümü tekrarlayıp, dilediğiniz noktada durabilirsiniz.

Video

XT550 ile Patlayıcı Ortamlarda Güvenli Şaft Hizalama

XT Şaft Hizalama Tanıtımı

5 Adımda Şaft Hizalama Nasıl Yapılır?

Sistem Parçaları

Ekran Ünitesi Ecom Tab-Ex®


Samsung GALAXY Tab Active'e dayalı Ecom'un tehlikeli alan tableti, Zone 1/21 ve DIV 1 tehlikeli alanlarda kullanım için onaylanmıştır.


Özellikleri

  • Eldivenle kullanılabilen dokunmatik ekran
  • Geniş 8" ekran
  • ATEX onaylı

Ölçü birimleri XT50-M / XT50-S


XT50 ölçüm birimleri, potansiyel olarak patlayıcı ortamlarda kullanım için ATEX onaylıdır. Ünitelerde nokta tipi lazer ve 1 eksenli kare PSD yüzeyler kullanılır. Son teknoloji ürünü OLED ekran, ünitenin açısını göstererek onu şaft üzerine yerleştirmeyi kolaylaştırır. IP66 ve IP67 sertifikası sayesinde toza, suya ve darbeye dayanıklıdır. Çok uzun çalışma süreleri için ağır hizmet tipi pile sahiptir. Yerleşik kablosuz teknoloji vardır.


Özellikleri

  • Yerleşik kablosuz teknoloji
  • Entegre şarj edilebilir pil
  • En yüksek doğruluk için sınırsız çözünürlüğe sahip TruePSD teknolojisi
  • Çift lazer ışınları ve PSD'ler
  • Sağlam alüminyum gövde ve IP66 / 67 tasarımı
  • Patlayıcı ortamlara karşı ATEX onaylı
  • Ünitenin açısını gösteren OLED ekran
  • Kaydırılabilir hedef
  • 20 saat çalışma süresi

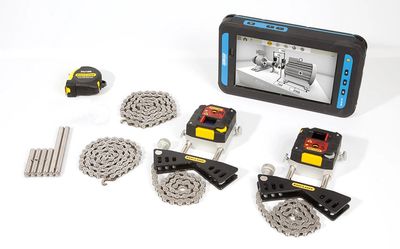

XT550 sistemi şunları içerir:


1 Ölçü birimi XT50-M

1 Ölçü birimi XT50-S

2 Zincir ve çubuklu şaft braketleri

4 Çubuk 60 mm [2,36 "]

2 Çubuk 120 mm [4,72 "]

2 Uzatma Zinciri 900 mm [35,4 "]

1 Metre 3 m [9,8 ']

1 Çubuk araç gereci

1 Şarj Cihazı (100–240 V AC)

1 DC ayrık kablo

1 Hızlı referans kılavuzu

1 Optik temizlik bezi

1 USB bellek

1 Taşıma çantası

Teknik Veri

Ekran Ünitesi

Ekran Ünitesi

Ekran Ünitesi

İsim: Ecom Tab-Ex®

Ekran ve boyut türü: TFT 8" renkli ekran

Çalışma sıcaklığı: -20–50 ° C

İletişim: Bluetooth® LE4.0 Kablosuz teknolojisi, WiFi

Kamera: Flaşlı 8 Mp (arka), 5 Mp (ön)

Boyutlar (GxYxD): 162x256x33 mm [6,4x10,1x1,3 "]

Ağırlık (pilsiz): 1250 g [2,75 lb]

Operasyon zamanı: Sürekli olarak 11 saate kadar

İşletim sistemi: Android ™ Oreo 8.1 veya 9

Ex sertifikası:

- II 2G Ex db ia op, IIC T5 Gb,

II 2D Ex tb ia op, IIIC T100 ° C Db,

-20 ° C ≤ Ta ≤ + 50 ° C

Ex sertifika numarası: Sira 19 ATEX 1017X, IECEx SIR 19.0012X

Ölçü Birimleri

Ekran Ünitesi

Ekran Ünitesi

İsim: XT50-M / XT50-S

İletişim: BT kablosuz teknolojisi

Dedektör tipi: 1 eksen TruePSD 20x20 mm [0,79x0,79 "]

Çözünürlük: 0,001 mm [0,05 mil]

Ölçüm doğruluğu: ± 1µm ±% 1

Ölçüm aralığı: 20 m'ye [66 fit] kadar

Lazer türü: Diyot lazer

Lazer dalga boyu: 630-680 nm

Lazer sınıfı: Güvenlik sınıfı 2

Lazer çıkışı: <1 mW

Elektronik eğim ölçer: 0.1 ° çözünürlük

Çevresel koruma: IP sınıfı 66 ve 67

Çalışma sıcaklığı: -10–50 ° C

Depolama sıcaklığı: -20–50 ° C

Bağıl nem: % 10-95

Kasa materyalleri: Eloksallı alüminyum + PC / ABS + TPE

Boyutlar (GxYxD): 76x76,5x50,9 mm [3,0x3,0x2,0 "]

Ağırlık: 316 g [11,1 oz]

OLED ekran: 128x64 piksel

Operasyon zamanı: Sürekli olarak 20 saate kadar

Ex sertifikası:

II 2 G Ex ib op IIC T4 Gb,

-10 ° C ≤ Ta ≤ + 50 ° C'dir

Ex sertifika numarası: Presafe 17 ATEX 10552X, IECEx PRE 17.0049X

Broşür

XT550_brochure_05-0898_rev4_eng (pdf)İndirme
EU-Type Examination Certificate (Presafe 17 ATEX 10552X issue1) (pdf)İndirme
